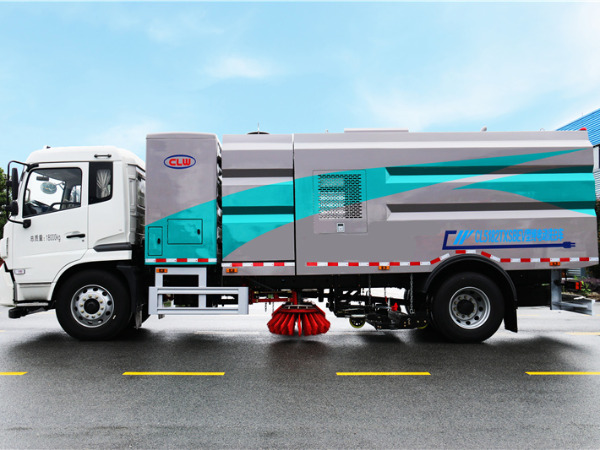

东风天锦15方纯电动洗扫车
产品要点:

湖北瑞力汽车有限公司位于专用汽车之都,炎帝神农故里,编钟古乐之乡——湖北省随州市裕民大道18号。公司成立于2011年11月9日,注册资金一亿元,占地面积360亩,员工600余名,其中工程技术人员360余名,销售队伍200余名。

若您购车有疑问,可拨打我们销售总经理:张经理电话:13908668917、13908668917,我们会及时给您回复。
获取报价单
订购热线:13908668917

整车基本参数表:

公告型号

CL5182TXSBEV型纯电动洗扫车

外形尺寸

9000x2550x3240

底盘型号

EQ1180GEVJ1

上装容积

15方

总质量

18000KG

上装电动机额定功率

80KW

整备质量

12750KG

上装每小时消耗电量

60KWH

轴距

5300MM

建议充电桩功率

120KW

轮胎

295/80R22.5 18PR

充电时间(建议功率下)

约3小时

轴数

2

备注:1、专用装置:垃圾箱体,扫刷装置组成,为城市道路洗扫专用车;2、电池种类/型号/生产企业: 磷酸铁锂电池/6LH3L8/宁德时代新能源科技股份有限公司;3、ABS型号/生产企业:J ABS/焦作博瑞克**技术有限公司

底盘电机**功率

160KW

电池组额定电压

579.6  V

电池电量

314  KWH

底盘满载续航里程

369  KM

电池类别

磷酸铁锂电池

电池品牌

宁德时代

燃料种类

纯电动

环保


免征


新能源汽车包括纯电动汽车、增程式电动汽车、混合动力汽车、燃料电池电动汽车、氢发动机汽车等。本产品为纯电动汽车

新能源纯电动汽车简介:

       纯电动汽车(Blade Electric Vehicles,BEV)是一种采用单一蓄电池作为储能动力源的汽车,它利用蓄电池作为储能动力源,通过电池向电动机提供电能,驱动电动机运转,从而推动汽车行驶。纯电动汽车的可充电电池主要有铅酸电池、镍镉电池、镍氢电池和锂离子电池等,这些电池可以提供纯电动汽车动力。同时,纯电动汽车也通过电池来储存电能,驱动电机运转,让车辆正常行驶。

纯电动专用车优点:

(1)零排放。纯电动汽车使用电能,在行驶中无废气排出,不污染环境。

(2)能源利用率高。有研究表明,同样的原油经过粗炼, 送**电厂发电,经充入电池,再由电池驱动汽车,其能量利用效率比经过精炼变为汽油,再经汽油机驱动汽车的要高。

(3)结构简单。因使用单一的电能源,省去了油箱、发动机、变速器、冷却系统和排气系统,相比传统汽车的内燃汽油发动机动力系统,其结构大为简化。

(4)噪声小。在行驶过程中振动及噪声小,车厢内外十 分安静。

(5)原料广。使用的电力可以从多种一次能源获得,如煤、核能、水力等,解除了人们对石油资源日见枯竭的担心。

(6)移峰填谷。对于发电企业和电力公司来说,电动汽车的电池可在夜间利用电网的廉价"谷电"进行充电,可以 平抑电网的峰谷差,使发电设备日夜都能充分利用,从而大大提高经济效益。

洗扫车简介:

● 垃圾箱外形采用长方体的造型,箱体受力均匀,结构性能强,美观。垃圾箱采用不锈钢制作,永不锈蚀。

● 工作装置采用“中置两盘扫+中置宽吸嘴+内置高压主喷杆+左右高压侧喷杆”布置形式。

● 中置两盘扫(扫盘可单独**)+中置宽吸嘴+内置高压主喷杆+左右高压侧喷杆(左右高压侧喷管可****)结构,实现路面的洗扫及吸尘。

● 左右侧喷杆V形布置和吸嘴内置主喷杆无间隙高压喷嘴喷水布置,有效的将清洗后的污水和垃圾全部归拢赶**吸嘴处,并吸收于污水垃圾箱内,使路面不留尘土、积水,路面清洗、刷扫和污水回收效果佳。

● 清水箱和垃圾箱分体布置,有效空间利用**化,一次连续作业时间长。同时在作业过程中可通过污水排放装置对污水进行排放,随时加清水继续作业;垃圾箱采用双油缸自卸卸料,箱内同时设有大流量高压喷嘴,可快速冲洗垃圾箱

● 左右高压侧喷杆具有双向自动避障保护及复位功能。可大大减少左右高压侧喷杆损坏,作业时整车安全性也提高。

● 中置宽吸嘴具有液压浮动功能,有效的延长橡胶滚轮的寿命。

● 采用PLC编程、智能化**系统,电、液、气集中**,驾驶员可在驾驶室内完成各种动作的操作。

洗扫车详细技术说明:

整车配置

该洗扫车采用东风纯电动二类底盘改装、风机、清水箱、垃圾箱、左右立扫、扫盘降尘系统、左右高压侧喷高、吸盘内置高压主喷杆、气动系统、液压系统、专用装置电控系统和副车架等改装而成。

改装组件说明:

1、东风纯电动二类底盘。

2、免维护自动离合器,减少风机启动和停止时对发动机的冲击。离合器在使用过程中具有高度耐磨、使用寿命长、低噪音、低油耗量和节省成本的优点。

3、采用大功率耐磨免维护离心风机,噪音低、效率高、风量大,使用寿命长。

4、天亿低压水泵。

5、GTM高压水泵。

6、索诺天工、冈田**,气动阀,气动阀门。

8、车辆尾部倒车影像。

9、车辆尾部手动操作盒。

10、车辆尾部后喷雾。

11、车辆前身带前冲。

12、左右立扫为单扫盘,减少了扫刷的数量和扫刷消耗量,能降低使用成本。扫刷上加装喷水装置,用于喷雾降尘。左右立扫分开**,可实现右扫和全扫等不同的作业模式。

13、吸盘的吸口宽度达到2300mm,确保作业总宽度大于3.2m。4个高度可调的吸嘴轮,能方便调整和保证吸嘴与路面间合理间隙,从而达到更好的吸污效果,吸污效率更高。

14、吸盘内有高压喷水装置,喷嘴布置在吸盘内部,能**限度冲洗路面。左右高压喷水支架安装在吸盘上,随吸盘升降,结构简单紧凑,保证喷水支架达到**的冲洗效果。

15、后部采用LED箭头灯**示灯,保证行车作业安全。

18、扫盘摆线马达采用三洋马达,使用寿命长稳定可靠,故障率低。

16、液压管路采用德国标准技术密封结构形式,抗震动性能好,密封可靠性高,可实现无泄漏的密封效果。

17、采用海普瑞斯液压电磁阀,关键电控元件采用施耐德电器开关,可靠性高,使用寿命长。

18、PLC驾驶室操作作业。

19、加装手动泵应急系统,在副发动机停止的状态下也能举升垃圾箱,便于维护保养。

20、垃圾箱,容积达8m³,厢体采用倾翻卸料。

21、清水箱,容积达7.5 m³。

22、非不锈钢件经防锈处理,经久耐用。

一、二类底盘参数表

项目

参数

备注

底盘公告号

EQ1180GEVJ1

/

底盘尺寸(mm)

8850*2500*2960

/

轴距(mm)

5300

/

/后悬(mm)

1430/1920

/

/后轮距(mm)

1880/1860

/

二类底盘整备质量(kg)

7950

/

**总质量(kg)

18000

/

**车速(km/h)

89

/

续驶试验里程(km)

369

工作外

充电时间(h)

2.5小时  180A直流充电

剩余30%soc

0-50km加速性能(s)

9.2

满载

二、二类底盘配置表

系统

项目

配置情况

车身

驾驶室

D530平头半排驾驶室

乘载人数

3

电机

类型

永磁同步电机

额定/峰值功率(kW)

80/160

额定/峰值扭矩(Nm)

600/1100

额定/峰值转速(rpm)

3473/8700

冷却方式

水冷

电控

集成**器

**一

冷却方式

水冷

动力电池

电池电量(kWh)

314.14

电芯类型

磷酸铁锂

温控系统

标配加热带

底盘系统

车架幅面尺寸(mm)

80

车架宽度(mm)

250

前板簧

8

后板簧

10+8

减震器

双向筒式减震器

前桥

6t前桥

后桥

11t单减

主减速比

6.166

轮胎规格

295/80R22.5

方向机类型

循环球式

方向助力型式

电控助力

制动型式

双回路气制动

行车制动器

前后鼓式制动器

驻车制动器

弹簧储能断气制动

功能配置

空调

单冷空调+PTC暖风

安全配置

ABS

其他功能

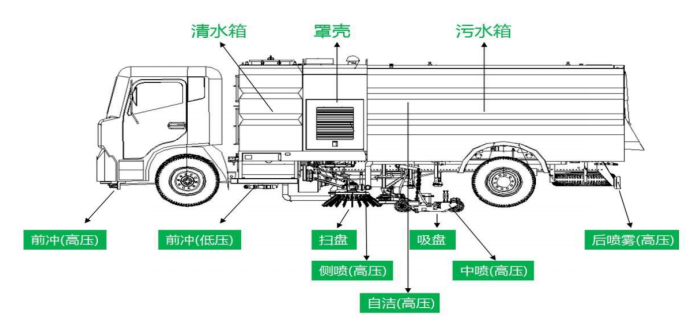

结构设计和组成部分:

  /202310/1696389358_70d42c71217a4feb0b38.png

      行走部分等组成,包括汽车底盘、副梁、副发动机组、风机、离合器、高压水泵、撒水泵、清水箱、污水箱、扫盘、吸盘、组合式喷杆、液压系统、电控系统、水路系统、气路系统、前冲、后喷雾、自洁装置、智能语音、作业监控系统等组成。

高性能环保:

天锦洗扫车利用高压水流及倾斜扫刷将垃圾扫**吸盘前面,在风机产生的负压作业下,风流在闭合的回路中将垃圾吸入垃圾箱储存,整个作业过程均是物理原理,不会产生化学废料或垃圾外泄对环境的二次污染,同时,后喷雾的降尘有效的降低了空气中的粉尘浓度,解决粉尘污染问题。洗扫洁净度高,该车型功能齐全能解决不同路面环境的作业,一次作业洗扫效率达98%以上,**冲洗功能、洗扫功能、路沿清洗功能、后喷雾功能、低压冲洗功能以及采用的中置吸盘+左右喷杆清洗方式,可对页面、勾缝、弯道处、路沿上等处的灰尘、垃圾均能有效的处理干净,确保环境整洁。

作业范围广:

从几十微米**80-100mm的石子、砖头、树叶、饮料水瓶等杂物,一次作业均能全部去除。路面清扫宽度3500mm清扫能力40000㎡/h-50000㎡/h.

结构简单,易损件少

整车上装90%以上零部件均采用装配式组装方式,各小件均具备通用性及互换性,拆卸方便,易于更换,维护费用低,更换效率高。

水箱、垃圾箱容积大,作业时间长

水箱容积可达9m³,垃圾箱总容积达7m³,可适宜长时间作业

【整车技术参数】

产品**

程力牌

公告批次

337

产品名称

程力牌CL5182TXSBEV型纯电动洗扫车

总质量(kg)

18000

罐体容积(m3)



额定质量(kg)

5120,5055

外形尺寸(mm)

9000X2550X3240

整备质量(kg)

12750

货厢尺寸(mm)

XX

额定载客(人)



准拖挂车总质量(kg)



驾驶室准乘人数(人)

2,3

鞍座**载质量(kg)



接近角/离去角(°)

16/9

前悬/后悬(mm)

1430/2270

轴荷(kg)

7000/11000

**车速(km/h)

100

备注:

备注:1、专用装置:垃圾箱体,扫刷装置组成,为城市道路洗扫专用车;2、防护材料:Q23**,左右侧面防护由专用装置(扫刷)代替, 离地高度为(mm):200,后下部防护与车架采用焊接连接,后下部防护尺寸:50×230(mm),离地面高度400mm;3、选装驾驶室前角扰流板,选装前雾灯,选装卧铺侧窗装饰板,选装驾驶室顶部中间三个装饰灯,选装仅前面罩、灯具和后视镜局部改型驾驶室;4、电池种类/型号/生产企业: 磷酸铁锂电池/6LH3L8/宁德时代新能源科技股份有限公司;5、ABS型号/生产企业:J ABS/焦作博瑞克**技术有限公司

【底盘技术参数】

底盘型号

EQ1180GEVJ1

底盘名称



**名称



生产企业



轴数

2

轮胎数

6

轴距(mm)

4500,5000,5300

轮胎规格

295/80R22.5 18PR

钢板弹簧片数

8/10+8

前轮距(mm)

1880,1920

燃料种类



后轮距(mm)

1860

排放依据标准



发动机型号

发动机生产企业

发动机排量

发动机功率

TZ370XS-LKM1101

TZ370XS-LKM1103



0

0

160

160

东风天锦15方纯电动洗扫车
