黄牌多利卡5方勾臂垃圾车
产品要点:

湖北瑞力汽车有限公司位于专用汽车之都,炎帝神农故里,编钟古乐之乡——湖北省随州市裕民大道18号。公司成立于2011年11月9日,注册资金一亿元,占地面积360亩,员工600余名,其中工程技术人员360余名,销售队伍200余名。

若您购车有疑问,可拨打我们销售总经理:张经理电话:13908668917、13908668917,我们会及时给您回复。
获取报价单
订购热线:13908668917

/202304/1680934206_d1878fa38ebb490ee4d5.png

/202304/1680934207_48ba7690acb8bf9cb7e8.png/202304/1680934207_c9089ffa37f331d37ff8.png

/202304/1680934207_2fe58a807a0e143529da.png

/202304/1680934208_2e40f189d8aabede32da.png

/202304/1680934208_cf5429f15dff0fee9aa1.png

【整车技术参数】

产品名称

黄牌多利卡5方勾臂垃圾车

总质量(kg)

7360

罐体容积(m3)

额定质量(kg)

1195,1130,715,650

外形尺寸(mm)

5450X2000X2220,2280

整备质量(kg)

3170,3650

货厢尺寸(mm)

XX

额定载客(人)

准拖挂车总质量(kg)

驾驶室准乘人数(人)

2,3

鞍座载质量(kg)

接近角/离去角(°)

27.7/14

前悬/后悬(mm)

1055/1087

轴荷(kg)

1600/2895

车速(km/h)

110

【底盘技术参数】

底盘型号

EQ1075SJ3CDF 二类   东风汽车股份有限公司

底盘名称

载货汽车底盘

名称

东风牌

生产企业

东风汽车股份有限公司

轴数

2

轮胎数

6

轴距(mm)

2700,2950,3308

轮胎规格

6.50R16,7.00R16,7.50R16LT 8PR,6.00R15LT 10PR,6.50R16LT 10PR,7.00R16LT 8PR

钢板弹簧片数

6/6+5,3/3+3,2/3+2,5/7+3,5/4+3,6/4+3,6/5+2,6/3+3

前轮距(mm)

1525,1519,1472

燃料种类

柴油

后轮距(mm)

1498,1516,1586,1458,1650,1800

排放依据标准

GB17691-2018国Ⅵ

发动机型号

发动机生产企业

发动机排量

发动机功率

D20TCIF1

Q23-115E60

Q28-130E60

CA4DB1-13E6

YCY24140-60

CA4DB1-11E6

昆明云内动力股份有限公司

安徽全柴动力股份有限公司

安徽全柴动力股份有限公司

汽车集团有限公司广西玉柴机器股份有限公司

汽车集团有限公司

1999

2300

2800

2207

2360

2207

93

85

96

95

103

81


◇底盘配置:柴140马力 7.00R16钢丝胎,气刹,6档变速箱 ABS,空调电玻中控锁

全柴130马力 7.00R16钢丝胎,气刹,6档变速箱 ABS,空调电玻中控锁

朝柴130马力 7.00R16钢丝胎,气刹,5档变速箱 ABS,空调电玻中控锁

云内126马力 7.00R16钢丝胎,气刹,5档变速箱 ABS,电玻中控锁

全柴115马力 7.00R16钢丝胎,气刹,5档变速箱 ABS,空调电玻中控锁

锡柴110马力 7.00R16钢丝胎,气刹,5档变速箱 ABS,电玻中控锁

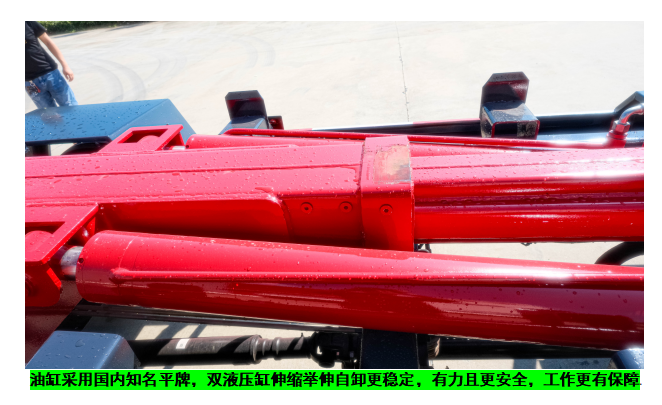

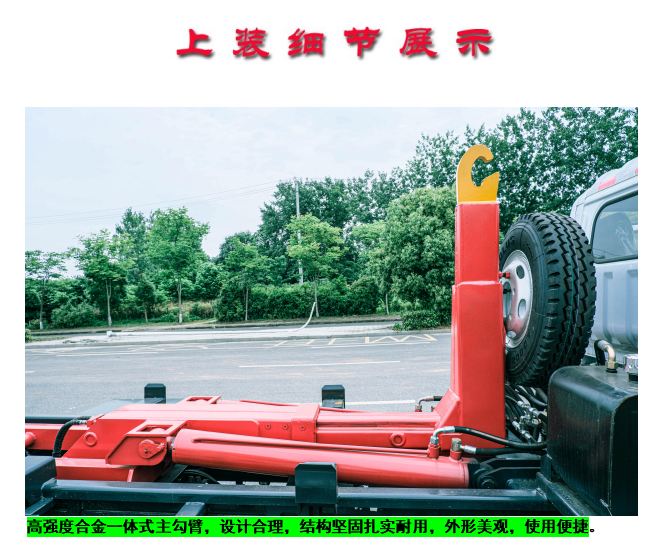

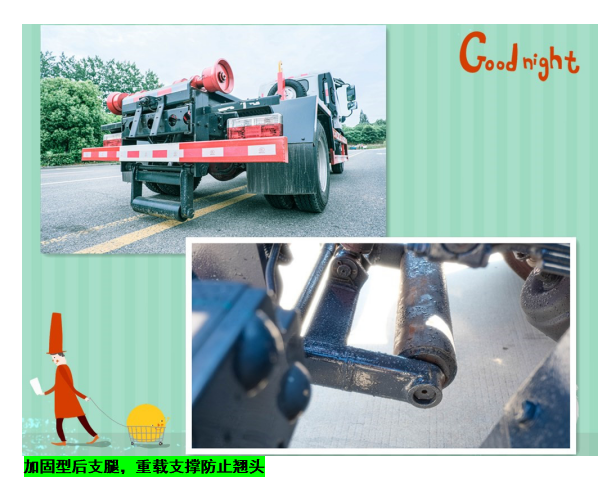

◇上装配置:强度合金钢一体式主勾臂,加强型副梁,铸钢尾托轮,手自一体室内外液压操控,上装提升能力3000KG, 液压完成上箱+下箱+锁紧+自卸等作业,实现一车配多箱的循环转运。可采用加强型上装,油缸加粗,加装液压支腿,搭配建筑垃圾箱使用,提升能力6000Kg。


车型简介

    钩臂垃圾车又称为车厢可卸式垃圾车,主要用于市政环卫、物业管理等各种场所收集、运载各种垃圾,垃圾厢与底盘可彻底分离,具有结构合理,操作简便、稳定、使用效率高、密封性能好、倾倒方便等优点,能实现一台车与多个垃圾厢联合作业,循环运输,充分提高车辆的运输能力。实现一车配带多箱循环转运,高效、节能、节约成本。

车型构造

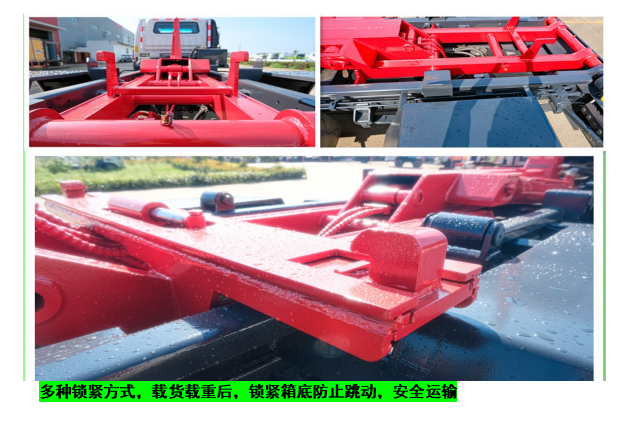

该车是由汽车底盘、拉臂主油缸、附车架、翻转架、支撑腿(选装)、锁紧架、锁紧油缸及多路换向阀等组成。翻转架一端连在附车架上,其另一端设有活动拉臂,中间安装有锁紧系统;活动臂油缸一端连在活动臂上,另一端连接在附车架上;锁紧机构通过锁紧油缸的动作可以在箱体自卸时将附车架上的箱体与翻转架及拉臂连为一体,在主油缸伸出时形成自卸角,也可以通过锁紧油缸的收回把翻转架与附车架锁紧为一体,利用主油缸的收回或伸出使活动拉臂将地下的垃圾箱拖拉附车架上或从附车架上放回到地面。

使用优势
该车可将地下垃圾箱内的垃圾及垃圾箱一同拉车上运走同时可自卸,降低了工人的劳动强度。该垃圾车的收运方式是目前世界上广泛采用的垃圾收运方式,可以实现一车多箱,大大降低了配备成本和空间等等;其专用装置的功能均以汽车发动机为动力,通过液压机构手动或电控来实现。车辆的箱体采用优质炭钢板全密封焊接结构,具有强度高、重量轻、不产生二次污染等优点。

操作方式

1.行驶操作:行驶按一般汽车驾驶方法进行,行驶前应将车厢回复到初始位置,同时将取力器操作手柄推分开位置(电控系统将电磁离合器电源关闭),使取力器处于停止工作状态。

2.作业操作:

2.1 垃圾箱的钩装作业

    步骤1拉起驾驶室内手刹手柄,使车辆处于驻车状态。

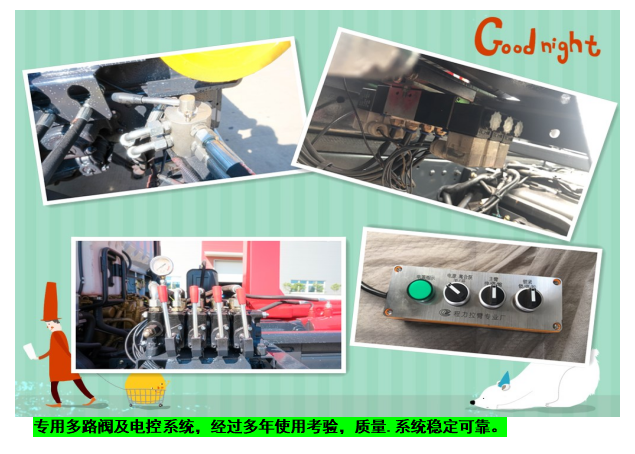

    步骤2拿起驾驶室内电控操纵盒,先将盒上电源开关打开,使电源接通,电磁离合器工作(或将取力器操作手柄扳结合位置);接着操纵盒上的勾臂旋钮“伸”位置不松手,主拉臂开始工作,拉臂油缸伸出,主拉臂绕翻转翻转架前铰链轴旋转,拉臂处于钩箱位置,适当调整拉臂钩高度并与箱体弯钩对准,松开旋钮。

     步骤3下车观察垃圾厢后门下端锁紧手柄是否处于锁紧状态,如没有处于锁紧状态,应扳动锁紧手柄,确保垃圾厢后门锁紧手柄把垃圾厢后门与垃圾厢锁紧在一起。

    步骤4观察垃圾厢垃圾投入门是否关闭,并让垃圾投入门处于锁紧状态,确保垃圾投入门锁紧后,方可进入一步操作。

    步骤5当拉臂钩钩对准厢体弯钩时,扭住操纵盒上的勾臂旋钮“缩”位置不放,主拉臂油缸回收,拉臂钩钩住厢体弯钩,垃圾厢开始吊起,并继续勾上车。

    步骤6当垃圾厢体落放到副车架上后,松开盒勾臂旋钮,扭动操纵盒上的车厢按扭“锁紧”位置,锁紧油缸伸出,将主拉臂与副拉臂牢固锁紧在一起。

    步骤7扭动盒上的电源旋钮,断开电控电源(或将取力器操作手柄扳分离位置);

保养维护

应严格按规定保养垃圾车,使各系统、各装置经常处于良好的技术状态,充分发挥其效能,减少油耗、节省开支,限度地延长垃圾车的使用寿命。

(一)底盘保养

底盘应严格遵守其使用说明书的规定,进行日、周例行保养。

(二)作业装置保养

作业装置的保养一般情况下依照下列规定进行。如果能保证作业装置处于良好的工作状态,允许其保养同底盘保养同步进行。

1.日保养

日保养主要以清洁,内容与垃圾车的使用中注意事项第3条内容相同。

2.作业100h保养

(1)检查紧固车厢、作业装置、轴等部位的连接螺栓;

(2)按时对各润滑点加注润滑脂或润滑油;

(3)检查紧固液压系统中各部位的连接螺栓、接头和管箍、管夹等,并检查有无油液 渗漏现象;

(4)检查取力器工作是否正常。

3.作业500h保养

(1)各作业装置中的零部件是否有轻微变形,必要时给予校正;

(2)检查密封胶条的磨损情况,必要时更换;

(3)检查液压元件是否能正常工作,必要时应拆检或更换。如果有油液渗漏现象,应更换密封件;

4.作业1500h保养

作业1500h保养是对各作业装置进行全面技术检查和调整,消除隐患。

(1)检查并修复各处焊缝,特别是各重要部位的焊缝;

(2)检查各装置零部件的磨损和操作情况,对磨损和操作严重者应予更换;

(3)检查各液压元件。

(4)清洗液压油箱,各滤油器、空气滤清器和液压管路,更换液压油。对有损伤的密封件和软管应予及时更换;

黄牌多利卡5方勾臂垃圾车

·可按用户要求为根据用户的实际需求,为每位用户打造品质、个性化的专用车,欢迎新老客户来电来人考察订购和自带底盘改装!
·创优质服务企业; 造用户满意产品; 树品牌!公司坚持以“质量求生存、信誉求发展、科技创新路、服务创品牌”的经营理念,以“诚信、务实、创新、进取”为企业宗旨,不断提升自身产品质量,开发适应市场需求物美价廉的多功能专用汽车!

/202105/1621995107_bf76f46f1b0ccbfd302c.jpg


我们将谒诚为您提供好、快、优质的服务!

·**步:购车洽谈:

通过电话联系或实地考察洽谈车辆型号、价格和相关要求。

·**步:签订合同:

双方签订车辆购销合同并预付合同定金(传真签订合同、实地签订合同均可)。

·第三步:安排生产:

我公司根据合同要求,安排车间生产。

·第四步:交付车辆:

车辆交付验收,支付车辆余款,完成相关手续。

交付方式:客户可自提车辆,也可协商由我公司安排送车并协定相关费用.更多详细订车流程请来电咨询!

/202108/1630389567_4adfeaed5682146b12fd.jpg

售后服务承诺书

本公司是一家专用汽车企业。多年来经过公司全体员工的不懈努力,已形成一条完整的设计、销售、质量检测和售后服务的产业链。售后服务是我公司售前、售中和售后环节中的重要支柱。特别是近几年来随着公司能力的不断提升和出口贸易的展开,售后服务体系得到了完善。

服务体系

一、服务体系是质量管理体系的重要环节。
二、服务保障:本公司服务是严格履行公司程序文件和质量手册,结合市场和用户的要求,给予保障。

三、服务宗旨:专业创造价值,诚信铸就未来!

四、服务机构:在销售公司**下的售后服务部门,负责公司售后服务工作和管理各驻外机构的服务工作。

服务原则


在用户严格遵循使用说明书,正常操作的情况下,自购车之日起(以车辆出厂登记卡为准)一年内,行驶里程不超过 25000公里之内,因设计、制造、装配原因引起的产品机件损坏,经有关汽车服务站和监督部门鉴定后,在三个工作日内向我公司售后服务部门提交书面资料,售后服务部门确认后实行三包服务。

具体服务如下:

1、三包服务期内的产品质量以包修为主,修理费全免(不包括易损件和电器部分)。

2、终身保修。超过包修期内的产品,需更换配件的只收取相关成本费。

3、免费培训操作员:

⑴ 由我厂安排**工程师现场指导,学习理论及实际操作;
⑵ 掌握专用车的基本理论,性能以及功能;
⑶ 按程序能熟练的操作;
⑷ 能进行正常的日常维护,排除一般技术故障。
